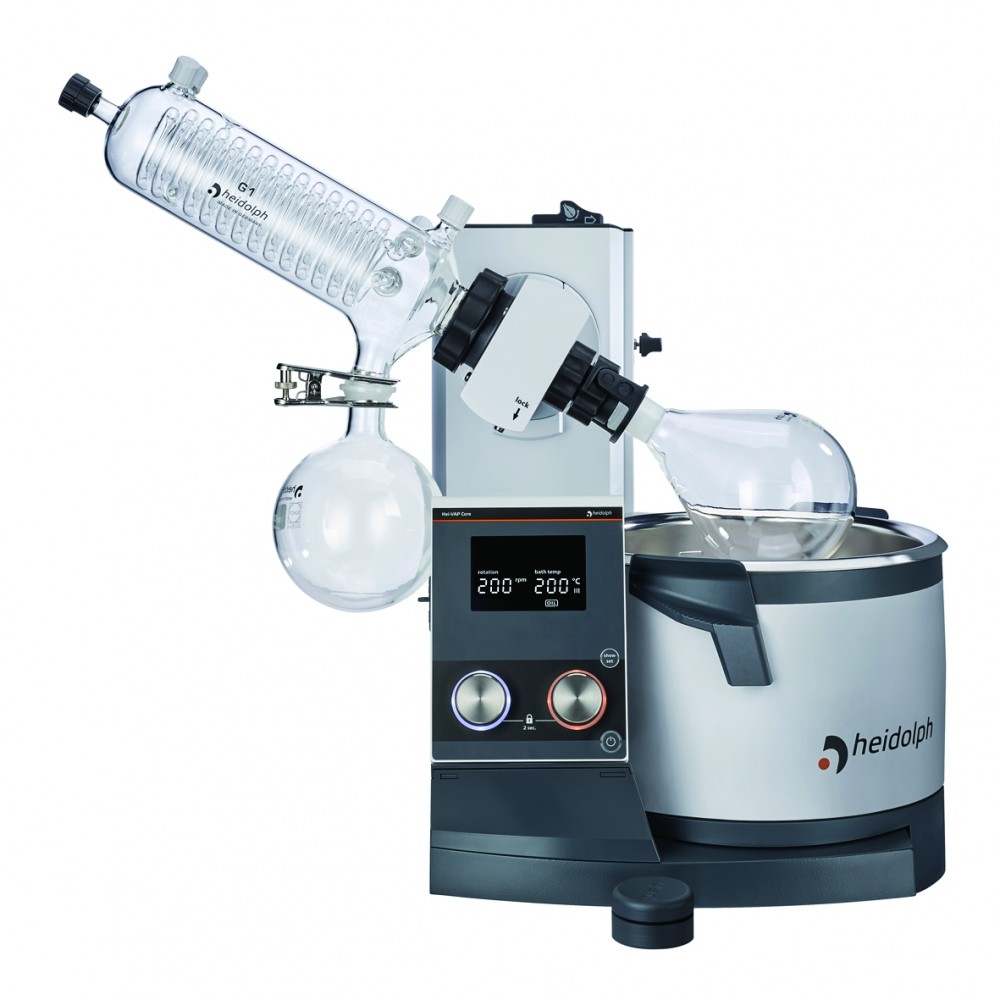

Evaporatore Rotante Hei-VAP Core Sollevamento Elettrico

L’Hei-VAP Core con sollevamento motorizzato permette di impostare una velocità di rotazione compresa tra 10 e 280 giri/min e una temperatura del bagno da temperatura ambiente fino a 210 °C. Il bagno riscaldante ha una capacità massima di 4,5 litri ed è dotato di maniglie ergonomiche che facilitano una presa sicura.

La profondità di immersione del pallone può essere regolata fino a 155 mm, mentre l’angolo di inclinazione è regolabile da 20° a 80°. Il sistema utilizza una tecnologia di tenuta che permette il funzionamento senza grasso. Il tappo di ventilazione dispone di ingresso in PTFE ed è disponibile, come opzione, anche con valvola di rifornimento. Il pannello operativo può essere rimosso e, utilizzando la prolunga opzionale, posizionato esternamente quando l’evaporatore viene installato all’interno di una cappa chiusa.

Caratteristiche tecniche

Modello: Hei-VAP Core
Sollevamento: elettrico / motorizzato
Condensatore: verticale rivestito
Velocità di rotazione: 10–280 giri/min
Temperatura: da temperatura ambiente fino a 210 °C
Volume massimo bagno: 4,5 L
Profondità di immersione regolabile: fino a 155 mm
Angolo di inclinazione: 20°–80°
Dimensioni L × P × H: 739 × 432 × 845 mm
Alimentazione: 230 V

Dotazione compresa

La fornitura comprende morsetto per pallone Easy-Clip, tubo vapore, tappo di ventilazione, bagno riscaldante, pallone di raccolta da 1 litro e pallone di evaporazione da 1 litro. Il condensatore viene fornito nella configurazione indicata.

FAQ

• A cosa serve l’Evaporatore Rotante Hei-VAP Core?
L’evaporatore rotante Hei-VAP Core è uno strumento da laboratorio utilizzato nei processi in cui è necessario favorire l’evaporazione e la separazione di un solvente da una soluzione. Il principio dell’evaporazione rotante combina la rotazione del pallone con il riscaldamento controllato e, quando il sistema viene opportunamente collegato a un impianto da vuoto, permette di lavorare riducendo la pressione all’interno dell’apparato. La rotazione aumenta la superficie del liquido esposta all’evaporazione, mentre il bagno permette di controllarne la temperatura. I vapori vengono successivamente indirizzati verso il condensatore e il liquido condensato viene raccolto nell’apposito pallone. Questo tipo di apparecchiatura trova applicazione nei laboratori chimici, farmaceutici, cosmetici, nutraceutici, alimentari e nei reparti di ricerca e sviluppo. Può essere utilizzato in differenti operazioni di laboratorio, come concentrazione di soluzioni, rimozione o recupero di solventi e preparazione di campioni. La possibilità di regolare la velocità tra 10 e 280 giri/min e la temperatura del bagno fino a 210 °C consente di adattare i parametri alle caratteristiche del processo. Temperatura, pressione e velocità devono comunque essere definite in funzione del solvente e del prodotto trattato.

• Quali vantaggi offre il sollevamento elettrico del pallone?
Il sollevatore elettrico permette di gestire in maniera pratica la posizione del pallone rispetto al bagno riscaldante. Nel modello Hei-VAP Core motorizzato, il pulsante di attesa interrompe le funzioni e contemporaneamente solleva il pallone dell’evaporatore dal bagno. Questa caratteristica risulta particolarmente utile durante le normali operazioni di laboratorio e consente di allontanare rapidamente il pallone dalla fonte di calore. La profondità di immersione può essere regolata fino a 155 mm, consentendo di adattare la posizione del pallone alle condizioni operative. È inoltre possibile modificare l’angolo di inclinazione in un intervallo compreso tra 20° e 80°. Il sistema motorizzato rappresenta quindi una differenza importante rispetto alle configurazioni con sollevamento manuale, soprattutto quando l’apparecchiatura viene utilizzata frequentemente. Il dispositivo integra inoltre un indicatore del calore residuo oltre 50 °C, utile per rendere immediatamente riconoscibile la presenza di temperature ancora elevate nel bagno. Queste caratteristiche contribuiscono a rendere più semplice la gestione quotidiana dell’evaporatore rotante.

• Come vengono controllate temperatura e velocità di rotazione?
L’Hei-VAP Core dispone di un display digitale che permette di monitorare i valori attuali e di un pulsante separato attraverso il quale è possibile visualizzare i valori impostati. La regolazione della velocità di rotazione e quella della temperatura vengono effettuate mediante due manopole indipendenti. Entrambe sono dotate di un sistema di illuminazione ad anello LED che fornisce un’indicazione visiva dell’attività. La velocità può essere impostata da 10 fino a 280 giri/min, mentre il bagno riscaldante può operare dalla temperatura ambiente fino a 210 °C. È inoltre presente una funzione di blocco che impedisce modifiche involontarie delle impostazioni selezionate. Questa separazione dei comandi permette all’operatore di intervenire direttamente sui due principali parametri regolabili senza rendere complessa l’interfaccia. La scelta dei valori corretti dipende naturalmente dal solvente utilizzato, dalla pressione di esercizio, dalla quantità di prodotto e dall’obiettivo del processo. In un sistema di evaporazione rotante professionale questi parametri devono essere considerati insieme e non singolarmente, in modo da impostare condizioni di processo adeguate al campione trattato.

• Qual è la funzione del condensatore verticale nell’evaporatore rotante?
Il condensatore verticale costituisce una parte essenziale dell’evaporatore rotante perché interviene dopo la formazione dei vapori. Durante il processo, il solvente presente nel pallone di evaporazione passa progressivamente alla fase vapore; il condensatore favorisce quindi la condensazione di questi vapori, permettendone la raccolta nel pallone dedicato. La configurazione verticale consente di realizzare una disposizione compatta e funzionale dell’apparato. In questo modello viene specificato un condensatore verticale rivestito, che costituisce la configurazione fornita insieme all’evaporatore. Il comportamento effettivo del processo dipende comunque da diversi parametri, tra cui natura e temperatura del solvente, condizioni di vuoto, temperatura del fluido utilizzato per il condensatore e velocità di evaporazione. Per ottenere un processo efficiente è quindi importante che evaporatore, condensazione e sistema da vuoto siano correttamente configurati in relazione all’applicazione. Il pallone di raccolta da 1 litro compreso nella fornitura permette di raccogliere il solvente condensato durante la lavorazione.

• Cosa viene fornito insieme all’Hei-VAP Core e quali elementi possono essere opzionali?
La configurazione indicata comprende gli elementi principali necessari all’allestimento dell’evaporatore. Nella fornitura sono inclusi il morsetto Easy-Clip per il pallone, tubo vapore, tappo di ventilazione, bagno riscaldante, pallone di raccolta da 1 litro e pallone di evaporazione da 1 litro. Il condensatore viene fornito nella configurazione verticale rivestita indicata per questo modello. Tra le caratteristiche interessanti è presente il tappo di ventilazione con ingresso in PTFE, mentre è disponibile opzionalmente una versione con valvola di rifornimento. È prevista inoltre una prolunga opzionale del cavo. Il pannello operativo può essere rimosso, caratteristica utile quando l’evaporatore viene collocato all’interno di una cappa di aspirazione chiusa e si desidera utilizzare il pannello all’esterno. Prima di configurare una postazione completa è opportuno verificare anche gli eventuali componenti necessari per il vuoto e per il raffreddamento del condensatore in funzione dell’applicazione prevista. In questo modo l’evaporatore rotante può essere inserito correttamente all’interno della specifica configurazione di laboratorio.
