Gli indicatori di passaggio professionali consentono di controllare in modo semplice, immediato e affidabile la presenza, il movimento e le condizioni del fluido all’interno delle tubazioni di processo. Sono utilizzati negli impianti farmaceutici, cosmetici, biotecnologici, alimentari e industriali per facilitare l’ispezione visiva durante le operazioni di trasferimento, dosaggio, miscelazione, riempimento, lavaggio e ricircolo.
La disponibilità di differenti materiali costruttivi, dimensioni, connessioni e configurazioni permette di adattare ogni indicatore alle caratteristiche dell’impianto e della materia prima da trattare. La scelta deve considerare natura chimica del prodotto, temperatura, pressione, viscosità, requisiti igienici e modalità di pulizia.
Gli indicatori possono essere installati in linea insieme a pompe industriali per trasferimento e dosaggio, strumenti di misura, tubazioni e sistemi di erogazione, offrendo all’operatore un controllo diretto del processo senza interrompere il flusso.
Gli indicatori di passaggio, chiamati anche spie visive di flusso o visori di linea, permettono di osservare direttamente il prodotto mentre attraversa la tubazione. L’operatore può verificare se il fluido è presente, se il trasferimento è iniziato correttamente e se la linea si sta svuotando al termine della lavorazione.
Il controllo visivo consente inoltre di individuare bolle d’aria, schiuma, variazioni di colore, torbidità, residui, separazioni di fase o possibili contaminazioni. Queste informazioni aiutano a intervenire rapidamente in caso di anomalie e a ridurre il rischio di lavorazioni non conformi.
L’indicatore non sostituisce necessariamente un misuratore di portata o uno strumento elettronico, ma rappresenta un componente semplice ed efficace per aumentare la visibilità del processo e migliorare il controllo operativo dell’impianto.
Durante il trasferimento di liquidi e materie prime, l’operatore non può normalmente vedere ciò che avviene all’interno di una tubazione chiusa. L’inserimento di un indicatore di passaggio crea un punto di osservazione diretto, utile per controllare lo stato del prodotto e confermare il corretto funzionamento della linea.
Il componente può essere installato nei punti più significativi del circuito: dopo una pompa, prima di una macchina di riempimento, all’ingresso di un serbatoio, a valle di un filtro oppure lungo una linea di lavaggio. La posizione deve essere scelta in base all’informazione che si desidera ottenere.
In un impianto complesso possono essere utilizzati più indicatori, creando diversi punti di verifica e facilitando l’identificazione della zona nella quale si verifica un’eventuale interruzione del flusso.
Nell’industria farmaceutica gli indicatori di passaggio possono essere utilizzati per controllare soluzioni, eccipienti liquidi, detergenti di processo, prodotti intermedi e fluidi destinati alla preparazione o al confezionamento. La possibilità di osservare il prodotto senza aprire la linea riduce le manipolazioni e facilita la supervisione delle fasi operative.
La configurazione deve essere selezionata in funzione delle procedure di produzione, pulizia e sanitizzazione adottate dall’azienda. Materiali, guarnizioni, superfici interne e connessioni devono risultare compatibili con il prodotto e con i liquidi utilizzati durante il lavaggio.
Quando l’applicazione richiede standard igienici elevati, è importante privilegiare soluzioni facilmente pulibili, con geometrie interne che limitino il ristagno e con connessioni adeguate all’impianto di processo.
Nel settore cosmetico e nutraceutico, gli indicatori di passaggio permettono di monitorare saponi liquidi, shampoo, lozioni, oli, detergenti, soluzioni, estratti e formulazioni a viscosità bassa o media. Il controllo visivo può essere utile per verificare uniformità, colore, eventuale presenza di aria e completo svuotamento della linea.
Durante il cambio di produzione, l’indicatore aiuta a riconoscere il momento in cui il prodotto precedente è stato eliminato e il liquido di lavaggio ha attraversato correttamente il circuito. Questo supporta le operazioni di pulizia e riduce il rischio di miscelazione tra formulazioni differenti.
Per prodotti più densi è necessario valutare con attenzione il diametro interno, la geometria del componente e la perdita di carico generata, affinché l’indicatore non ostacoli il normale trasferimento.
Nelle produzioni alimentari, gli indicatori possono essere installati su linee dedicate ad acqua, oli, succhi, sciroppi, soluzioni zuccherine, bevande, detergenti e altri liquidi compatibili. Consentono di osservare il prodotto durante il trasferimento e di controllare visivamente le fasi di risciacquo e lavaggio.
La selezione dei materiali deve tenere conto dell’idoneità al contatto con il prodotto alimentare, della temperatura di esercizio e delle sostanze utilizzate durante la sanificazione. Anche guarnizioni e connessioni devono essere adeguate alle condizioni reali di lavoro.
In impianti nei quali si lavorano prodotti differenti, la presenza di punti di osservazione facilita il cambio lotto e aiuta a confermare che la tubazione sia stata correttamente svuotata prima dell’avvio di una nuova produzione.
Gli indicatori di passaggio vengono frequentemente installati a valle delle pompe per verificare che il prodotto sia stato correttamente aspirato e inviato nella tubazione. La presenza del fluido nel visore conferma l’avvio del trasferimento e permette di individuare rapidamente fenomeni di cavitazione, presenza d’aria o mancanza di prodotto.
Possono essere abbinati alle pompe pneumatiche professionali, particolarmente indicate per il trasferimento di liquidi e prodotti viscosi, oppure a sistemi motorizzati per lavorazioni continue e automatizzate.
La scelta dell’indicatore deve essere coerente con la portata, la pressione e il diametro della linea. Un componente sottodimensionato può creare una restrizione, mentre un elemento eccessivamente grande può ridurre la leggibilità del passaggio con portate molto basse.
Gli indicatori possono essere utilizzati anche con pompe a mano professionali per travasi e dosaggio. In queste configurazioni permettono di verificare l’aspirazione del prodotto e il riempimento della tubazione durante l’azionamento manuale.
Questa soluzione è particolarmente utile nei laboratori, negli impianti pilota e nelle lavorazioni di piccoli volumi, dove non sono necessari sistemi automatici ma rimane importante controllare visivamente il trasferimento.
L’indicatore può aiutare anche nella fase di adescamento, mostrando la progressiva sostituzione dell’aria con il liquido e facilitando la verifica del completo riempimento del circuito.
Quando la linea termina con una pistola, una lancia o un punto di distribuzione, l’indicatore di passaggio può essere installato a monte per consentire all’operatore di verificare la presenza del prodotto prima dell’erogazione.
L’abbinamento con pistole di erogazione professionali permette di creare sistemi pratici per il trasferimento controllato verso contenitori, serbatoi, recipienti di preparazione e macchine di processo.
Questa configurazione può risultare utile quando il punto di prelievo è distante dalla pompa o quando è necessario riconoscere immediatamente il passaggio del prodotto prima di aprire la pistola.
L’indicatore di passaggio fornisce un’informazione visiva qualitativa, mentre il contalitri consente di misurare il volume trasferito. I due componenti possono essere utilizzati insieme per ottenere un controllo più completo del processo.
Con l’indicatore l’operatore verifica presenza, aspetto e continuità del fluido; con i contalitri professionali controlla invece la quantità transitata nella linea. Questa combinazione può essere impiegata nei trasferimenti, nelle operazioni di carico e scarico e nelle distribuzioni di prodotto.
Entrambi gli strumenti devono essere selezionati considerando viscosità, pressione, portata, temperatura e caratteristiche chimiche del liquido, evitando restrizioni o incompatibilità con il processo.
Gli indicatori di passaggio possono essere disponibili con corpo lineare, struttura a doppia finestra, tubo trasparente o altre configurazioni specifiche. La soluzione più adatta dipende dal tipo di osservazione richiesta, dalla direzione del flusso e dalle condizioni operative.
I modelli con visione laterale permettono di osservare il prodotto attraverso finestre contrapposte, mentre le configurazioni tubolari offrono una visibilità più ampia lungo una parte della linea. Alcuni modelli possono includere elementi interni mobili che rendono più evidente il passaggio anche con prodotti trasparenti.
La configurazione deve essere scelta senza compromettere la pulibilità, la resistenza meccanica e la compatibilità del componente con il prodotto trattato.
Corpo, parte trasparente, guarnizioni e connessioni possono essere realizzati in materiali differenti. La scelta deve essere effettuata considerando il prodotto, la temperatura, la pressione e i sistemi di lavaggio utilizzati nell’impianto.
La parte trasparente deve garantire una buona visibilità e una resistenza adeguata alle condizioni di esercizio. Anche la compatibilità con detergenti, sanitizzanti, solventi e agenti chimici deve essere verificata per evitare opacizzazione, deformazioni o deterioramento.
Prima della selezione è consigliabile fornire la scheda tecnica del prodotto e indicare le condizioni operative, in modo da individuare la combinazione di materiali più sicura e duratura.
Gli indicatori di passaggio possono essere configurati con differenti tipologie di connessione, in funzione della tubazione e del settore di utilizzo. Possono essere previsti raccordi filettati, flangiati, sanitari o sistemi smontabili specifici per impianti di processo.
La connessione deve garantire una tenuta affidabile e consentire, quando necessario, una rapida rimozione del componente per il controllo o la pulizia. Il diametro interno deve essere coerente con la linea per evitare variazioni indesiderate della velocità del fluido.
In caso di sostituzione su un impianto esistente, è importante verificare lo spazio disponibile, l’interasse, la direzione del flusso e la compatibilità con i raccordi già installati.
Uno dei principali vantaggi dell’indicatore di passaggio è la possibilità di osservare anomalie che non sarebbero rilevabili dall’esterno. Bolle d’aria, schiuma e discontinuità del flusso possono segnalare problemi di aspirazione, ingresso d’aria, livello insufficiente nel serbatoio o condizioni non corrette della pompa.
Nel caso di prodotti composti da più fasi, il visore può aiutare a riconoscere separazioni, cambiamenti di colore o differenze nell’aspetto del fluido. L’osservazione non sostituisce un’analisi di laboratorio, ma offre un’indicazione immediata utile alla gestione dell’impianto.
Il controllo visivo è particolarmente importante durante l’avvio e l’arresto della produzione, quando aria, acqua di risciacquo e prodotto possono attraversare la stessa linea in successione.
Durante il lavaggio, l’indicatore consente di osservare il passaggio dell’acqua, del detergente o della soluzione sanitizzante. L’operatore può verificare che il liquido abbia raggiunto il punto desiderato e controllare il progressivo allontanamento dei residui di prodotto.
Nella fase di risciacquo, il visore aiuta a distinguere il detergente dall’acqua e a valutare visivamente quando il circuito appare libero da schiuma o residui. Le procedure definitive devono comunque seguire i parametri e i controlli previsti dal piano di pulizia aziendale.
Per cicli automatici è possibile affiancare l’indicatore a sensori e strumenti di processo, mantenendo un punto di verifica visiva utile agli operatori durante controllo e manutenzione.
La selezione deve considerare innanzitutto il prodotto: natura chimica, viscosità, temperatura, densità, presenza di particelle e tendenza a formare depositi. È inoltre necessario conoscere la pressione massima della linea, il diametro della tubazione e la portata operativa.
Devono essere valutati anche la posizione di montaggio, la direzione del flusso, la visibilità per l’operatore, il tipo di connessione e le modalità di pulizia. In impianti igienici è importante ridurre le zone di ristagno e scegliere configurazioni facilmente ispezionabili.
Un corretto dimensionamento garantisce una buona visibilità senza alterare il trasferimento. La scelta basata esclusivamente sul diametro esterno della tubazione può non essere sufficiente: occorre considerare l’intero processo.
La parte trasparente deve essere mantenuta pulita per garantire una corretta visibilità del prodotto. Residui, depositi o opacizzazione possono ridurre l’efficacia dell’ispezione e rendere più difficile riconoscere eventuali anomalie.
Durante la manutenzione è consigliabile controllare guarnizioni, serraggi, superfici trasparenti e connessioni. Crepe, graffi profondi, deformazioni o perdite richiedono un intervento tempestivo e, quando necessario, la sostituzione del componente.
La pulizia deve essere effettuata con sostanze compatibili con tutti i materiali dell’indicatore. L’uso di prodotti aggressivi o abrasivi non idonei può danneggiare la superficie trasparente e compromettere la tenuta.
Ariacqua propone indicatori di passaggio e componenti professionali per il controllo di liquidi e fluidi nei settori farmaceutico, cosmetico, biotecnologico, alimentare e industriale. Ogni soluzione viene valutata in funzione del prodotto, delle caratteristiche della tubazione e delle condizioni operative dell’impianto.
La possibilità di integrare indicatori, pompe, contalitri, tubazioni e pistole di erogazione permette di realizzare sistemi completi per trasferimento, controllo e distribuzione. Il supporto tecnico accompagna il cliente nella verifica dei materiali, delle connessioni e del corretto dimensionamento.
Un indicatore di passaggio è un componente installato direttamente su una tubazione per rendere visibile il fluido che attraversa la linea. Attraverso una finestra o una sezione trasparente, l’operatore può verificare se il prodotto è presente, se il trasferimento è continuo e se la tubazione si sta riempiendo o svuotando. È particolarmente utile negli impianti chiusi, dove il prodotto non sarebbe altrimenti osservabile. Può essere installato dopo una pompa, prima di un serbatoio, in prossimità di una macchina di riempimento oppure lungo un circuito di lavaggio. L’indicatore fornisce soprattutto un controllo visivo qualitativo e non sostituisce necessariamente strumenti progettati per misurare con precisione portata, pressione o volume. La sua funzione principale è aumentare la visibilità del processo e permettere all’operatore di individuare rapidamente anomalie come presenza d’aria, schiuma, residui, variazioni di colore o interruzioni del flusso.
Gli indicatori di passaggio vengono utilizzati nei settori farmaceutico, cosmetico, biotecnologico, alimentare, chimico e industriale. Sono adatti a tutte le applicazioni nelle quali è importante osservare il prodotto durante il trasferimento o controllare visivamente le operazioni di lavaggio. In ambito farmaceutico possono essere impiegati con soluzioni, eccipienti liquidi, prodotti intermedi e detergenti di processo. Nel settore cosmetico aiutano a monitorare shampoo, saponi, oli, lozioni e formulazioni fluide. Nell’industria alimentare vengono utilizzati con acqua, oli, bevande, sciroppi, succhi e soluzioni di lavaggio, purché i materiali siano idonei al prodotto. La configurazione deve sempre essere selezionata considerando requisiti igienici, temperatura, pressione, viscosità, connessioni e metodi di pulizia. Non è sufficiente scegliere un componente trasparente generico: occorre verificare che ogni parte sia adatta alle condizioni reali dell’impianto.
Un indicatore di passaggio tradizionale permette di osservare la presenza e il movimento del liquido, ma generalmente non misura la portata in modo preciso. L’operatore può capire se il prodotto sta transitando e, in alcuni casi, valutare in modo approssimativo se il flusso è regolare, ma non ottiene automaticamente un valore numerico affidabile. Per misurare la quantità trasferita è necessario installare un contalitri o un misuratore di portata compatibile con il prodotto. Indicatore e strumento di misura possono essere utilizzati insieme: il primo consente di osservare aspetto, presenza di bolle e continuità del fluido, mentre il secondo fornisce dati quantitativi. Questa combinazione è utile nei sistemi di trasferimento, erogazione e riempimento. La corretta scelta deve considerare portata minima e massima, viscosità, pressione, temperatura e compatibilità chimica, evitando che uno dei componenti crei una restrizione nella tubazione.
Il materiale deve essere scelto considerando il prodotto da trattare e tutte le condizioni operative. È necessario verificare la compatibilità chimica del corpo, della parte trasparente, delle guarnizioni e delle connessioni. Occorre inoltre valutare temperatura, pressione, eventuale presenza di particelle, prodotti utilizzati durante il lavaggio e frequenza dei cicli di sanitizzazione. Una materia prima non aggressiva può essere compatibile con il corpo dell’indicatore ma non con una determinata guarnizione; allo stesso modo, un detergente utilizzato durante la pulizia può danneggiare il componente anche se il prodotto di processo non presenta criticità. Nei settori alimentare, cosmetico e farmaceutico possono essere richiesti materiali specifici per il contatto con il prodotto e configurazioni facilmente pulibili. Per una selezione corretta è consigliabile fornire la scheda tecnica del fluido, la temperatura di esercizio e le caratteristiche del ciclo di lavaggio.
La posizione dipende dall’informazione che si desidera ottenere. Installato dopo una pompa, consente di verificare l’avvenuto adescamento e la corretta mandata. Posizionato prima di un serbatoio o di una macchina, permette di controllare che il prodotto raggiunga regolarmente la destinazione. Inserito lungo una linea di lavaggio, aiuta a osservare il passaggio di acqua, detergente e liquido di risciacquo. Può essere installato anche vicino a una pistola di erogazione, soprattutto quando il punto di distribuzione è lontano dalla pompa. La zona scelta deve essere visibile e accessibile all’operatore senza compromettere sicurezza e funzionamento. Occorre rispettare la direzione di montaggio prevista dal costruttore, verificare lo spazio disponibile e assicurarsi che il peso delle tubazioni non gravi sul componente. Nei circuiti complessi possono essere necessari più indicatori per controllare diverse sezioni dell’impianto.
Gli indicatori possono essere utilizzati con prodotti viscosi, ma devono essere correttamente dimensionati. Un diametro interno troppo piccolo o una geometria con passaggi ristretti può generare perdita di carico, ridurre la portata e favorire l’accumulo di prodotto. Creme, gel, sciroppi concentrati e formulazioni dense richiedono quindi una valutazione specifica. È importante conoscere la viscosità alla reale temperatura di lavoro, perché molti prodotti diventano più fluidi quando riscaldati e più densi durante le fermate. Anche la pulizia deve essere considerata: residui viscosi possono aderire alla parte trasparente, riducendo la visibilità e rendendo più difficoltosa la sanitizzazione. In queste applicazioni può essere preferibile una configurazione con passaggio interno ampio e superfici facilmente accessibili. La compatibilità deve essere verificata anche con la pompa, la tubazione e gli altri componenti della linea.
La pulizia può avvenire mediante il ciclo di lavaggio della linea oppure attraverso lo smontaggio del componente, quando previsto dalla configurazione. Il metodo deve essere definito in funzione del prodotto, dei materiali e delle procedure aziendali. Durante il lavaggio è importante rimuovere i residui dalla parte trasparente, perché depositi e opacità riducono la visibilità. I detergenti utilizzati devono essere compatibili con corpo, guarnizioni e superficie del visore. Prodotti abrasivi o solventi non idonei possono graffiare, opacizzare o deformare la parte trasparente. Dopo la pulizia occorre controllare l’integrità delle guarnizioni e verificare che non siano presenti perdite. Nei settori igienici, la procedura deve essere integrata nel piano di lavaggio e sanitizzazione dell’impianto. Una manutenzione regolare aiuta a mantenere leggibilità, tenuta e sicurezza del componente nel tempo.
Per scegliere un indicatore di passaggio occorre conoscere il tipo di prodotto, la composizione chimica, la viscosità, la temperatura minima e massima, la pressione di esercizio, la portata e l’eventuale presenza di particelle. Sono inoltre necessari il diametro della tubazione, il tipo di connessione, la posizione di montaggio e lo spazio disponibile. Bisogna indicare anche i detergenti e i sanitizzanti utilizzati, perché la compatibilità deve comprendere l’intero ciclo produttivo e non soltanto il liquido principale. Per applicazioni alimentari, cosmetiche e farmaceutiche possono essere richieste caratteristiche specifiche dei materiali o delle superfici. Se l’indicatore deve sostituire un componente esistente, è utile fornire fotografie, dimensioni, interasse e caratteristiche dei raccordi. Queste informazioni permettono di evitare problemi di installazione, perdite di carico e incompatibilità, individuando una soluzione realmente adatta all’impianto.
Forniamo soluzioni professionali e attrezzature personalizzate studiate in base alle reali esigenze del cliente. Il nostro team ti aiuta nella scelta dei prodotti più adatti garantendo qualità, affidabilità, assistenza e configurazioni su misura per attività professionali, aziende, laboratori e ambienti tecnici.
Contattaci per ricevere informazioni, consulenza tecnica e supporto nella scelta dell’attrezzatura ideale per il tuo lavoro.

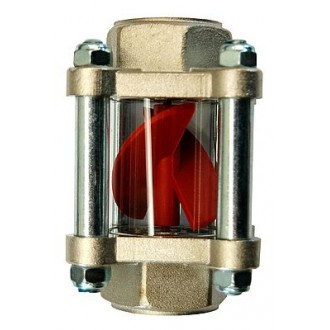

Indicatore di passaggio in bronzo da 3/8" a 1"
