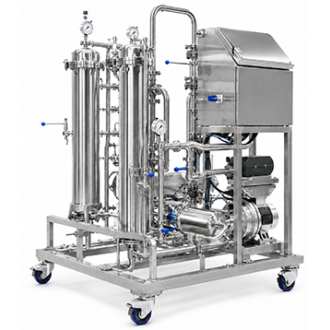

AISI 316 Druckfilter für Flüssigkeiten und Prozessmedien

Professionelle Druckfilter aus AISI 316 Edelstahl sind für die Filtration von Flüssigkeiten und Prozessmedien in pharmazeutischen, chemischen, kosmetischen, biotechnologischen, nutrazeutischen, lebensmittelverarbeitenden und industriellen Anwendungen ausgelegt. Die Konstruktion aus AISI 316 Edelstahl mit innen und außen polierten Oberflächen bietet eine robuste Lösung für Prozesse, bei denen Korrosionsbeständigkeit, Reinigbarkeit und eine hochwertige Verarbeitung wichtig sind.

Die Filter verfügen über einen PAL-Anschluss und sind für Betriebsdrücke bis 10 bar ausgelegt. Zur Ausstattung gehören ein Rohrschauglas zur direkten Sichtkontrolle des Produkts, ein glyzeringefülltes Manometer zur Drucküberwachung sowie DIN25-Ventile am Ein- und Ausgang. Eine große Auswahl unterschiedlicher Filterkartuschen ermöglicht die Anpassung an verschiedene Filtrationsgrade, Produkte und Prozessanforderungen.

Die Druckfilter können mit Industriepumpen für Transfer und Dosierung kombiniert werden und bilden damit vollständige Systeme für Förderung, Filtration und kontrollierte Weiterverarbeitung von Flüssigkeiten.

Druckfiltration für Labore und Produktionsanlagen

Bei der Druckfiltration wird das Medium mithilfe einer Pumpe durch ein Filterelement gefördert. Diese Lösung eignet sich besonders dann, wenn ein gleichmäßiger Produktstrom erforderlich ist oder die Filtration durch Schwerkraft nicht ausreicht.

Der Filter wird direkt in die Prozessleitung integriert und kann Partikel, Verunreinigungen und unerwünschte Rückstände zurückhalten. Die Auswahl der Kartusche richtet sich nach dem Produkt, der gewünschten Filterfeinheit, der Viskosität, dem Volumenstrom und dem Qualitätsziel.

Für eine zuverlässige Funktion sollten Filter, Kartusche, Pumpe und Rohrleitung als Gesamtsystem dimensioniert werden. Eine unnötig feine Kartusche kann schnell einen hohen Druckverlust verursachen, während eine zu grobe Kartusche möglicherweise nicht das gewünschte Filtrationsergebnis erreicht.

AISI 316 Edelstahl für professionelle Prozesse

AISI 316 Edelstahl wird häufig in professionellen Prozessanlagen eingesetzt, wenn mechanische Festigkeit, gute Reinigbarkeit und eine erhöhte Beständigkeit gegenüber vielen Medien gefragt sind.

Die polierten Innen- und Außenflächen erleichtern Reinigung und Inspektion und können die Anhaftung von Produktresten gegenüber raueren Oberflächen verringern. Die tatsächliche chemische Verträglichkeit muss dennoch immer anhand von Produktzusammensetzung, Konzentration, Temperatur und Reinigungschemikalien geprüft werden.

Auch Dichtungen, Anschlüsse und Filterkartuschen müssen für das jeweilige Produkt geeignet sein, da die Gesamtverträglichkeit immer vom kompletten medienberührten System abhängt.

Betriebsdruck bis 10 bar

Die Filtergehäuse sind für einen Betriebsdruck von bis zu 10 bar ausgelegt und können dadurch in professionelle Pumpen- und Druckleitungssysteme integriert werden.

Der maximale Druckwert darf jedoch nicht isoliert betrachtet werden. Während der Filtration steigt der Druckverlust über der Kartusche, wenn sich Partikel und Rückstände zunehmend auf dem Filterelement ablagern.

Bei der Auslegung sollten deshalb Pumpendruck, Arbeitsdruck, Rohrleitungsverluste und der erwartete Druckanstieg während der Filterbeladung berücksichtigt werden.

Glyzeringefülltes Manometer

Das glyzeringefüllte Manometer ermöglicht eine direkte Kontrolle des Systemdrucks. Die Glyzerinfüllung dämpft Zeigerbewegungen bei Vibrationen oder pulsierendem Druck und verbessert dadurch die Ablesbarkeit.

Ein zunehmender Druck während der Filtration kann darauf hinweisen, dass die Kartusche stärker belastet oder teilweise zugesetzt ist. Das Manometer hilft dem Bediener daher, Veränderungen frühzeitig zu erkennen.

Die Druckanzeige sollte immer zusammen mit Fördermenge, Viskosität und Temperatur bewertet werden, da insbesondere viskose Produkte bereits bei sauberer Kartusche höhere Drücke erzeugen können.

Rohrschauglas zur visuellen Produktkontrolle

Das integrierte Rohrschauglas bietet einen direkten Sichtpunkt in der Prozessleitung. Dadurch kann der Bediener prüfen, ob Produkt vorhanden ist und wie sich der Flüssigkeitsstrom verhält.

Es können beispielsweise Luftblasen, Schaum, Farbveränderungen oder Unterbrechungen des Produktstroms erkannt werden. Das ist besonders hilfreich beim Anlagenstart, bei Produktwechseln, beim Spülen und beim Entleeren.

Das Schauglas ersetzt kein Messgerät für Durchfluss oder Volumen, bietet aber eine schnelle visuelle Kontrolle des Prozesses.

DIN25-Ventile am Ein- und Ausgang

Die Ausführung mit DIN25-Ventilen am Ein- und Ausgang ermöglicht die einfache Einbindung des Filters in die Prozessleitung und das gezielte Absperren des Filtergehäuses.

Dadurch kann der Filter für Wartung, Reinigung oder Kartuschenwechsel isoliert werden, ohne größere Leitungsabschnitte entleeren zu müssen.

Vor der Installation sollten Anschlussart, Druck, Durchmesser und die chemische Beständigkeit der Dichtungen überprüft werden.

Filterkartuschen für unterschiedliche Filtrationsgrade

Ein wesentlicher Vorteil dieser Systeme ist die Möglichkeit, unterschiedliche Kartuschen für verschiedene Filtrationsaufgaben einzusetzen. Der geeignete Filtrationsgrad richtet sich nach der Partikelgröße, die zurückgehalten werden soll, und der gewünschten Produktqualität.

Je nach Anwendung können unterschiedliche Kartuschenmaterialien und Filtertechnologien verwendet werden. Wichtige Auswahlparameter sind Flüssigkeitstyp, Viskosität, Temperatur, Fördermenge, Verunreinigungsgrad und gewünschte Filterfeinheit.

Bei höherer Partikelbelastung kann eine mehrstufige Filtration sinnvoll sein. Eine gröbere Vorfiltration schützt dabei eine feinere Endkartusche und kann deren Standzeit verlängern.

Druckfilter für die pharmazeutische Produktion

In pharmazeutischen Prozessen können Druckfilter zur Behandlung von Lösungen, flüssigen Hilfsstoffen, Zwischenprodukten, Prozesswasser und weiteren kompatiblen Medien eingesetzt werden. Neben der Filterfeinheit sind Reinigbarkeit, medienberührte Werkstoffe, Dichtungen und betriebliche Verfahren zu berücksichtigen.

In regulierten Prozessen können zusätzlich Dokumentation, Qualifizierung, Prüfverfahren oder spezifische Anforderungen an die Kartusche relevant sein.

Filtrationssysteme können innerhalb von Produktionsbereichen eingesetzt werden, die auch Anlagen für die Herstellung und Verarbeitung pharmazeutischer Pulver umfassen.

Anwendungen in der Kosmetikproduktion

In der Kosmetikproduktion können Druckfilter für Lösungen, Lotionen, Reinigungsmittel, Extrakte, flüssige Grundlagen, Öle und andere kompatible Formulierungen verwendet werden.

Der Filter kann zwischen Mischbehälter und Abfüllmaschine oder innerhalb einer Transferleitung zwischen mehreren Tanks installiert werden.

Bei Formulierungen mit gewünschten Feststoffen, Suspensionen oder empfindlichen Inhaltsstoffen muss genau definiert werden, welche Partikel tatsächlich entfernt werden sollen, damit die Filtration die Produkteigenschaften nicht unbeabsichtigt verändert.

Anwendungen in der chemischen Industrie

In chemischen Anwendungen spielt die Werkstoffverträglichkeit eine zentrale Rolle. AISI 316 Edelstahl ist für viele Prozesse geeignet, muss jedoch immer anhand von chemischer Zusammensetzung, Konzentration und Temperatur bewertet werden.

Neben dem Filtergehäuse müssen auch Kartusche, Dichtungen und Ventile chemisch kompatibel sein. Eine ungeeignete Kartusche kann beschädigt werden, obwohl das Edelstahlgehäuse mit dem Medium kompatibel ist.

Für eine zuverlässige Auswahl empfiehlt es sich, technische Datenblätter oder Sicherheitsdatenblätter des Produkts bereitzustellen.

Anwendungen in der Lebensmittelproduktion

In der Lebensmittelindustrie können Druckfilter für Wasser, Getränke, Zuckerlösungen, Öle, flüssige Zutaten und weitere geeignete Produkte eingesetzt werden.

Die medienberührten Werkstoffe und Kartuschen müssen den Anforderungen der jeweiligen Anwendung entsprechen. Auch Reinigungs- und Desinfektionsverfahren sind bei der Auswahl zu berücksichtigen.

Viskosität, Temperatur und Feststoffanteil wirken sich direkt auf Druckverlust, Fördermenge und Kartuschenstandzeit aus.

Integration mit Industriepumpen

Der Filter kann mit verschiedenen professionellen Pumpensystemen betrieben werden. Die Pumpe muss eine ausreichende Fördermenge und den erforderlichen Druck erzeugen, ohne die zulässigen Betriebsgrenzen des Filters oder der Kartusche zu überschreiten.

Die Kombination mit Industriepumpen für Transfer und Dosierung ermöglicht Systeme, bei denen das Produkt aus dem Ausgangsbehälter angesaugt, durch den Filter gefördert und anschließend an die nächste Prozessstufe weitergeleitet wird.

Die Pumpenauswahl sollte Fördermenge, Viskosität, Druckverlust des Filters, Leitungslänge und benötigten Ausgangsdruck berücksichtigen.

Filtration vor Dosierung und Abfüllung

In vielen Anwendungen wird der Filter vor Dosier- oder Abfüllmaschinen installiert, um Partikel zurückzuhalten, die Ventile, Düsen oder andere Präzisionskomponenten beeinträchtigen könnten.

Die Filtration kann mit professionellen volumetrischen Dosierern aus Edelstahl kombiniert werden.

Der Filtrationsgrad muss so gewählt werden, dass er sowohl zum Produkt als auch zu den Anforderungen der nachgeschalteten Anlage passt.

Integration mit Rührwerken und Mischern

Die Filtration kann nach einer Mischphase mit industriellen Rührwerken und Labormischern erfolgen.

Nach dem Mischen wird das Produkt durch den Filter gefördert, um unerwünschte Partikel vor Lagerung, Dosierung oder Abfüllung zurückzuhalten.

Die Filterkartusche muss zur fertigen Formulierung passen und darf gewünschte Inhaltsstoffe nicht unbeabsichtigt entfernen.

Filtration und Temperaturkontrolle

Die Temperatur kann die Filtrationsleistung erheblich beeinflussen, da sie direkt auf die Viskosität des Produkts wirkt. Bei niedrigerer Temperatur kann ein Medium deutlich zähflüssiger werden und dadurch einen höheren Druckverlust verursachen.

Wenn eine definierte Produkttemperatur erforderlich ist, kann der Prozess mit industriellen Flüssigkeitskühlern aus Edelstahl kombiniert werden.

Die Filterauslegung sollte sich immer an der tatsächlichen Viskosität bei Filtrationstemperatur orientieren.

Filtration und Stickstoff

Bei sauerstoffempfindlichen Produkten kann während einzelner Prozessphasen der Einsatz einer kontrollierten Atmosphäre oder eines Inertgases erforderlich sein.

In solchen Anwendungen kann die Linie mit industriellen Stickstoffgeneratoren kombiniert werden.

Der Einsatz von Stickstoff und die Anlagenkonfiguration müssen immer entsprechend Produkt und Prozessanforderungen ausgelegt werden.

Wie wird die richtige Filterkartusche ausgewählt?

Die Auswahl der Kartusche hat großen Einfluss auf die Leistung des Filters. Entscheidend sind gewünschte Filterfeinheit, Kartuschenmaterial, chemische Verträglichkeit, Temperatur, Fördermenge und Partikelbelastung.

Eine besonders feine Kartusche ist nicht automatisch die beste Wahl. Wenn die Filterfeinheit unnötig klein ist, kann der Druckverlust schnell ansteigen, die Förderleistung sinken und die Standzeit deutlich kürzer werden.

Bei hoher Feststoffbelastung kann eine stufenweise Vor- und Feinfiltration sinnvoll sein.

Druckverlust und Kartuschensättigung

Während des Betriebs lagern sich Partikel zunehmend im Filterelement ab. Dadurch steigt der Widerstand gegen den Flüssigkeitsstrom und der Druckverlust nimmt zu.

Das Manometer hilft dabei, diese Veränderung zu beobachten und den geeigneten Zeitpunkt für Kontrolle oder Austausch der Kartusche zu bestimmen.

Die tatsächliche Standzeit hängt von Produkt, Partikelbelastung, Filterfeinheit, Fördermenge und verfügbarer Filterfläche ab.

Vorteile der AISI 316 Druckfilter

• Professionelles Gehäuse aus AISI 316 Edelstahl.
• Innen und außen polierte Oberfläche.
• Betriebsdruck bis 10 bar.
• PAL-Anschluss.
• Rohrschauglas zur Sichtkontrolle.
• Glyzeringefülltes Manometer.
• DIN25-Ventile am Ein- und Ausgang.
• Große Auswahl an Filterkartuschen.
• Unterschiedliche Filtrationsgrade verfügbar.
• Integration in pharmazeutische, chemische, kosmetische und lebensmittelverarbeitende Prozesslinien.

Wie wird der passende Druckfilter ausgewählt?

Für die Auswahl müssen Produkt, Viskosität bei Betriebstemperatur, gewünschte Filterfeinheit, Fördermenge, verfügbarer Druck und ungefährer Partikelanteil bekannt sein.

Zusätzlich sind Kartuschenmaterial, Dichtungen, Reinigungsmethode, Einsatzhäufigkeit und Pumpenkonfiguration zu berücksichtigen.

Eine vollständige technische Bewertung verhindert Über- oder Unterdimensionierung und erleichtert die Auswahl einer wirklich geeigneten Kartusche.

Reinigung und Wartung

Der Filter muss entsprechend den Eigenschaften des Produkts und den betrieblichen Verfahren gereinigt werden. Nach Druckentlastung und Absperrung der Leitung kann die Kartusche entnommen und ersetzt oder entsprechend ihrer Bauart behandelt werden.

Filtergehäuse, Schauglas, Dichtungen, Ventile und Manometer sollten regelmäßig kontrolliert werden. Undichtigkeiten, Beschädigungen und Produktablagerungen müssen vor der Wiederinbetriebnahme behoben werden.

Nach Wartungsarbeiten muss sichergestellt sein, dass alle Komponenten korrekt montiert sind und das System sicher wieder unter Druck gesetzt werden kann.

Warum Ariacqua wählen?

Ariacqua bietet Druckfilter aus AISI 316 Edelstahl und eine breite Auswahl an Filterkartuschen für pharmazeutische, chemische, kosmetische, biotechnologische, lebensmittelverarbeitende und industrielle Anwendungen. Jede Konfiguration wird anhand von Produkt, Fördermenge, Viskosität, gewünschter Filterfeinheit und Betriebsbedingungen bewertet.

Durch die Kombination von Filtration, Pumpentechnik, Mischen, Temperaturkontrolle, Dosierung und weiteren Prozesskomponenten lassen sich vollständige Lösungen für Labore und Produktionsanlagen realisieren.

Häufig gestellte Fragen zu AISI 316 Druckfiltern

Warum einen Druckfilter aus AISI 316 Edelstahl verwenden?

Ein Druckfilter aus AISI 316 Edelstahl ist eine professionelle Lösung für Anwendungen, in denen ein robustes, korrosionsbeständiges und gut zu reinigendes Filtergehäuse benötigt wird. AISI 316 bietet in vielen pharmazeutischen, chemischen, kosmetischen, lebensmittelverarbeitenden und industriellen Prozessen gute Eigenschaften. Die polierten Innen- und Außenflächen erleichtern Reinigung und Inspektion. Die tatsächliche Eignung hängt jedoch immer vom konkreten Medium ab. Zusammensetzung, Konzentration, Temperatur und verwendete Reinigungsmittel müssen berücksichtigt werden. Ebenso wichtig sind Dichtungen, Filterkartusche und sämtliche weiteren medienberührten Komponenten. Das AISI-316-Gehäuse bildet somit eine hochwertige Grundlage, die gesamte Konfiguration muss aber auf den tatsächlichen Prozess abgestimmt werden.

Was bedeutet ein maximaler Betriebsdruck von 10 bar?

Die Angabe bis 10 bar bezeichnet den maximal vorgesehenen Betriebsdruck der Filterkonfiguration. Dieser Wert ist für die Kombination mit Pumpen und Rohrleitungen entscheidend, bedeutet aber nicht, dass die Anlage dauerhaft mit maximalem Druck betrieben werden sollte. Der tatsächliche Arbeitsdruck hängt von Fördermenge, Produktviskosität, Leitungsdimensionen und vor allem vom Widerstand der Kartusche ab. Mit zunehmender Beladung kann der Druckverlust steigen. Das Manometer ermöglicht die Beobachtung dieser Entwicklung. Filtergehäuse, Kartusche, Ventile und Anschlüsse müssen innerhalb ihrer zulässigen Grenzen betrieben werden. Deshalb sollte auch der maximal mögliche Pumpendruck bereits bei der Systemauslegung berücksichtigt werden.

Wie wird die richtige Filterfeinheit gewählt?

Die Filterfeinheit richtet sich nach der Größe der Partikel, die entfernt werden sollen, und nach der gewünschten Produktqualität. Es ist nicht sinnvoll, grundsätzlich die feinste verfügbare Kartusche zu verwenden. Eine unnötig feine Filterstufe kann den Druckverlust stark erhöhen, die Förderleistung verringern und die Kartuschenstandzeit verkürzen. Für eine sinnvolle Auswahl sollten Produkt, Art und Menge der Verunreinigungen, Viskosität, Fördermenge und Anforderungen nachgeschalteter Anlagen bekannt sein. Bei höherer Partikelbelastung ist häufig eine mehrstufige Filtration sinnvoll, bei der eine gröbere Vorfiltration größere Partikel entfernt und eine feinere Endkartusche schützt. Zusätzlich muss das Kartuschenmaterial chemisch mit Produkt und Reinigungsmitteln kompatibel sein.

Wozu dient das Rohrschauglas?

Das Rohrschauglas ermöglicht eine direkte visuelle Beobachtung des Produkts in der Leitung. Der Bediener kann erkennen, ob Flüssigkeit vorhanden ist, ob der Transfer begonnen hat und ob sich Luftblasen, Schaum oder sichtbare Unregelmäßigkeiten zeigen. Besonders nützlich ist das Schauglas beim Anlagenstart, bei Produktwechseln, während der Reinigung und beim Entleeren. Es misst weder Volumen noch Durchflussmenge und ersetzt keine elektronischen Sensoren oder analytischen Systeme. Sein Hauptvorteil besteht in der einfachen und unmittelbaren Sichtkontrolle. Damit diese Funktion erhalten bleibt, muss der transparente Bereich sauber gehalten und hinsichtlich Produkt, Temperatur, Druck und Reinigungsmitteln geeignet sein.

Warum ist ein glyzeringefülltes Manometer sinnvoll?

Das Manometer zeigt den Druck innerhalb der Filterleitung an und hilft dabei, den Zustand des Systems zu überwachen. Die Glyzerinfüllung stabilisiert die Anzeige bei Vibrationen und pulsierendem Druck. Während der Filtration kann ein Anstieg gegenüber dem normalen Betriebswert auf zunehmenden Widerstand der Kartusche hinweisen. Dies ist häufig ein Zeichen dafür, dass sich das Filterelement mit Partikeln belädt. Der Druckwert muss dennoch zusammen mit Fördermenge, Temperatur und Viskosität interpretiert werden, da ein zähflüssiges Produkt auch bei sauberer Kartusche höhere Drücke verursachen kann. Regelmäßige Kontrolle hilft, Veränderungen frühzeitig zu erkennen und Wartungsmaßnahmen rechtzeitig zu planen.

Können die Filter mit viskosen Produkten eingesetzt werden?

Ja, allerdings muss die Viskosität bei der Auslegung berücksichtigt werden. Ein viskoses Medium fließt schwerer durch eine Kartusche und erzeugt einen höheren Druckverlust als eine dünnflüssige Flüssigkeit. Dadurch können größere Filterflächen, eine passende Filterfeinheit und eine entsprechend dimensionierte Pumpe erforderlich werden. Die Temperatur spielt ebenfalls eine wichtige Rolle, da viele Produkte bei Erwärmung dünnflüssiger werden. Deshalb sollte immer die Viskosität bei tatsächlicher Filtrationstemperatur zugrunde gelegt werden. In manchen Fällen kann eine geringere Fördermenge oder eine stufenweise Filtration sinnvoll sein. Auch Reinigung und Entleerung müssen berücksichtigt werden, da zähflüssige Produkte mehr Rückstände im Filtergehäuse und auf der Kartusche hinterlassen können.

Wie wird der Filter mit einer Pumpe kombiniert?

Pumpe und Filter müssen gemeinsam ausgelegt werden. Entscheidend sind Fördermenge, Druck, Viskosität, Rohrdurchmesser und Druckverlust der Kartusche. Die Pumpe saugt das Medium aus dem Ausgangsbehälter an und fördert es durch das Filtergehäuse. Mit zunehmender Filterbeladung steigt der Widerstand. Die Pumpe muss deshalb genügend Leistung besitzen, um die gewünschte Fördermenge aufrechtzuerhalten, darf aber den zulässigen Betriebsdruck der Filterkomponenten nicht überschreiten. Eine übermäßig große Pumpe ist ebenfalls nicht automatisch vorteilhaft, da sie unnötig hohe Drücke erzeugen kann. Manometer und Ventile unterstützen die Kontrolle, während eine passende Rohrleitungsdimension zusätzliche Druckverluste reduziert.

Welche Angaben werden für die Auswahl von Filter und Kartusche benötigt?

Für eine zuverlässige Auswahl sollten möglichst genaue Daten zum Produkt und Prozess vorliegen. Dazu gehören chemische Zusammensetzung, Viskosität bei Betriebstemperatur, minimale und maximale Temperatur, gewünschte Fördermenge, verfügbarer Druck und ungefährer Partikelanteil. Zusätzlich sollte definiert werden, welche Filterfeinheit benötigt wird und welche Partikelgrößen entfernt werden sollen. Auch verwendete Reinigungschemikalien müssen angegeben werden, damit Gehäuse, Dichtungen und Kartusche für den gesamten Produktionszyklus geeignet sind. Informationen zu Pumpentyp, Rohrleitung und nachgeschalteten Geräten erleichtern die Dimensionierung zusätzlich. In pharmazeutischen, kosmetischen und lebensmittelverarbeitenden Anwendungen können außerdem besondere Anforderungen an Materialien oder betriebliche Verfahren relevant sein.
